OpenDCC GBM
-- Modellbahnzentrale, Booster und Rückmeldesytem --
Für die Funktionen "Fahren" und "Melden" benötigt man nur noch eine Baugruppe!!

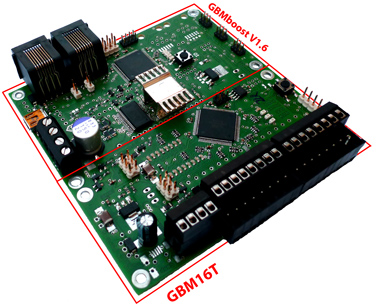

Der OpenDCC GBM Baustein besteht aus zwei Komponenten:

GBMboost und GBM16T

Diese können zusammen aber auch getrennt auf Ihrer Anlage eine Verwendung finden. Im Fichtelbahn-Shop ist der GBM als eine komplette Einheit aber auch getrennt bestellbar.

Leistungsmerkmale:

  • Belegtmelder (Stromfühler) für 16 Gleisanschlüsse
  • RailCom® parallel auf allen 16 Gleisanschlüssen
  • bis zu 4 unterschiedliche DCC-Adressen (Lokdecoder) können auf einem Gleisanschluss (Belegtmeldung) erkannt werden. (Doppeltraktionen)
  • Belegtmeldungen werde quittiert und bei Übertragungsfehlern automatisch wiederholt SecureACK
  • Melderüberwachung (auch der Ausfall des Melders wird überwacht)
  • Belegtmeldung auch bei Analog-Betrieb möglich
  • XpressNet: Hier können Handregler wie z.B. der OpenDCC MFT oder die Roco Multimaus™ angeschlossen werden fürs Schalten und Fahren von DCC-Verbrauchern
  • Boosterüberwachung (Ausfalls des Boosters wird gemeldet)
  • Plug&Play (automatische Adressvergabe am BiDiBus)
  • integrierte Kehrschleifensteuerung (optional als Addon)
  • CV-Programmiergleis und Hauptgleisprogrammierung POM
  • Interfacefunktion für BiDiBus und DCC-Erzeugung
    (vollwertige Zentrale)

  • Eingangsspannung: 12V-20V DC
  • DCC Ausgangsspannung ist Eingangsspannung-2V
  • integrierten DCC-Booster mit 4A Ausgangsleistung
  • Kurzschlussabschaltung mit automatischem Wiedereinschalten durch Prüfimpuls
  • Belegtmelder können in der Entprellzeit-, Verzögerung- und Empfindlichkeit verändert werden

  • 32 BiDiB-Baugruppen auf einer Ebene, über Busbrücken bis zu 1000 Teilnehmer erweiterbar
  • Hotplug (An- und Abstecken während des Betriebes möglich)
  • große Buslängen mit preiswerten RJ45 Kabel
  • als Interface zum verwalten von BiDi-Baugruppen (z.B. die LightControl
  • BiDiB ist ein offener, herstellerübergreifender Standard und damit zukunftssicher

  • Abmessungen: 102mm x 100mm im Verbund

    GBMboost (50x100mm)
    GBM16T (50x100mm)

Erhältlich:

Der GBMboost / GBM16T ist im Fichtelbahn-Shop als Löt-Bausatz aber auch als vorbestückter SMD-Bausatz erhältlich:

zum Shop:
vorbestückter SMD-Bausatz: Easy für Neulinge

...alle notwendigen SMD-Bauteile sind vorbestückt, der GBMboost und oder GBM16T sind schon mit der aktuellen Firmware konfiguriert. Sie müssen nur noch die Anschlussklemmen und Stiftleisten mit Hilfe einer ausführlichen Schritt für Schritt Anleitung einlöten!
Geeignet für Lötanfänger und Bausatz-Neulinge.

Das Motto ist: Zusammenbauen und losfahren
Löt-Bausatz: technisch für Enthusiasten

...alle notwendigen Bauteile für den GBMboost und/oder GBM16T können über die Reichelt-Warenkörbe und den Spezialbauteile (das sind nicht verfügbare Bauteile bei Reichelt Elektronik) im Fichtelbahn-Shop erworben werden. Hier finden Sie auch Platinen für den Bausatz und weitere Addons (Notaustaster, Kehrschleifenmodul) für den OpenDCC GBM. Mit Hilfe einer sehr ausführlichen Schritt für Schritt Anleitung kann der Löt-Bausatz aufgebaut werden und anschließend mit der Firmware programmiert werden.
Dieser Bausatz richtet sich an Anwender mit SMD-Löterfahrung und passender Ausrüstung.


BiDiB-Interfacefunktion wird unterstützt von:






fichtelbahn

Hinweis:
RailCom® und RailComPlus® sind eingetragene Warenzeichen der Firma Lenz Elektronik GmbH in Hüttenbergstrasse 29, D-35398 Giessen und der ESU electronic solutions ulm GmbH & Co. KG in Edisonallee 29, D-89231 Ulm. Zur Erhöhung der Lesbarkeit des Textes haben wir darauf verzichtet, bei jeder Verwendung des Begriffes darauf zu verweisen.
Dies ist ein OpenDCC-Projekt.
