GPIO-Addon
für Baugruppen mit GPIO-Ports (OneControl / OneDriveTurn)
Erweiterungsmodul mit Treiber zum Schalten von größeren Lasten an den GPIO-Ports



Diese Zusatzplatine GPIO-Addon ist vergleichbar mit dem Herz8-Addon, nur dass es einen Leitungstreiber besitzt der die 8 Ausgänge bis 500mA Strom verstärkt. Über die verstärkten GPIO-Ausgänge können Glühbirnen, Relais, LEDs mit Vorwiderstände oder Weichenantriebe geschaltet werden.



Mit dem GPIO-Addon erhlaten Sie eine preiswerte Erweiterung um Ihre bestehende OneControl von 16 leistungsstarke Ausgänge auf 32 Ausgänge zu erweitern. Das GPIO-Addon funktioniert auch an der OneDriveTurn- Baugruppe.

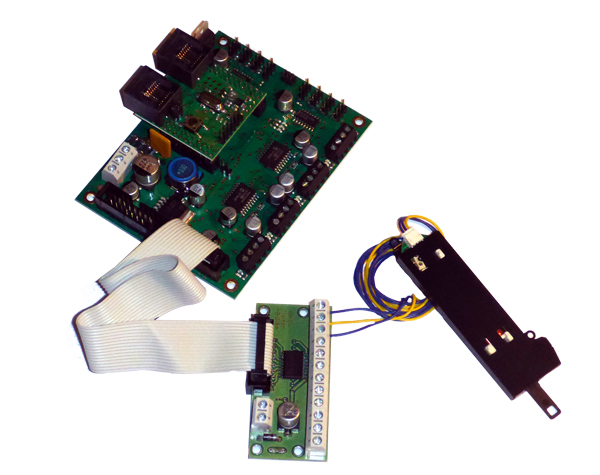

Das GPIO-Addon Modul wird einfach mit den GPIO-Ports verbunden. Für den Betrieb ist noch eine externe Versorgungsspannung von 5V-20V notwendig. Die Versorgungsspannung ist von der notwendigen Spannung Ihrer angeschlossenen Verbrauchern am GPIO-Addon abhängig.



Wo kann man das GPIO-Addon Modul beziehen?
Das GPIO-Addon Modul kann als Platine oder als ein kompletter Bausatz im Fichtelbahn-Shop unter I/O Addon-Module bestellt werden. Alternativ gibt es für die Eigenbeschaffung der Bauteile einen Warenkorb bei Reichelt Elektronik.

Ist eine spezielle Firmware notwendig?
Nein, es ist für das GPIO-Addon Modul keine andere Firmware notwendig. Die Ansteuerung erfolgt über die GPIO-Ports der Baugruppe.



  Schaltplan:

  Stückliste / Warenkorb:
SMD-Warenkorb nach Bausatz und Anleitung warenkorb2
THT-Warenkorb für einen vollständigen THT-Aufbau warenkorb2
Shop und Bezugsquelle:

  Anleitung / Handbuch:



Handbuch für das GPIO-Addon Modul
