InfraRot Modul "IRM" (Steuerung für die CarDecoder) "Produkt ist abgekündigt"

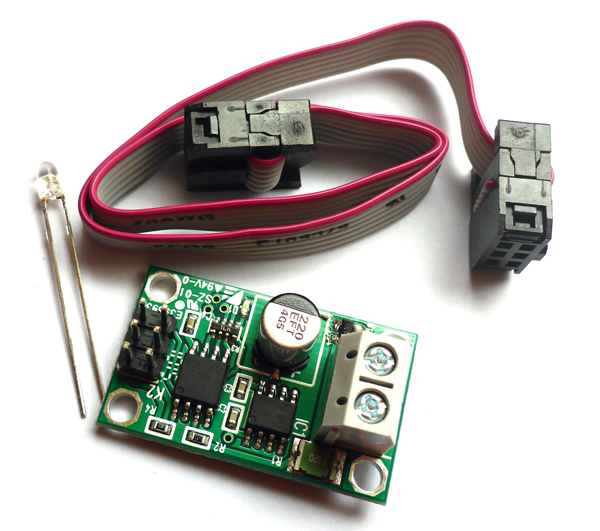

irm_pic

Die Baugruppe wurde abgekündigt
Alle Funktionen und Hardware wurden vollständig von dem FeedCar übernommen. Bei Supportfragen kann weiterhin der Support unter support@fichtelbahn.de kontaktiert werden.

Support für Firmware-Bugfix weiterhin verfügbar!

Das Infrarot - Modul (IRM), ist ein kleines 2 Kanal IR Sendemodul. Es kann zwei unterschiedliche IR- Befehle an vorbei fahrende Fahrzeuge senden.

Das Modul besitzt zwei Eingänge, mit den die unterschiedlichsten Befehle ausgewählt bzw. das Senden der Befehle gestartet werden kann.



Das Modul kann in zwei verschiedenen Betriebsarten arbeiten.

Variante 1 - RM-Positionsmelder:
Hier sendet das IRModul seine Modul-Adresse an ein vorbei fahrendes Fahrzeug ( =vergleichbar mit der Rückmeldeadresse eines Gleisbelegtmelders). Der CarDecoder meldet sich dann mit seiner eigenen Car-Adresse und der IRM-Adresse, global über Funk bei der zentralen Car-Steuerung (Car-Zentrale). Über diesen Weg erhält das Steuerungssystem eine Belegtmeldung. Das IRModul kann zwei verschiedene Adressen an den vorbeifahrenden CarDecoder senden, je nach dem welcher Eingang ausgelöst wurde. Mit diesem Trick können zwei verschiedene Positionen gemeldet werden, die z.B. von zwei unterschiedliche Fahrspuren oder auch Fahrrichtungen stammen.



Variante 2 - Funktionsmelder:
Das IRModul sendet an den vorbeifahrenden CarDecoder, abhängig von dem aktiven Eingang, zwei verschiedene Funktionsbefehle (F0-F28), an alle oder nur bestimmten Fahrzeugtypen.

irm_pic


Leistungsmerkmale:

  • SMD vorbestückter Bausatz (Anwender muss nur beiliegende Anschlussklemmen auflöten)
  • Versorgungsspannung 7V-18V Gleichspannung oder Wechselspannung
  • Stromaufnahme maximal 20mA (Ruhestrom 10mA)
  • Kontroll-LED für die Zustandsanzeige
  • 2x Eingänge für Hallsensoren oder Reedsensoren
  • 1x Ausgang für IR-Sendediode
  • geeignet für den OpenCarDecoder vom OpenCarSystem
  • Abmessungen 33mm x 20mm

Ein Projekt von OpenCarSystem / Fichtelbahn:




Weitere Informationen zu diesem Projekt finden Sie auf der Webseite: www.opencarsystem.de
