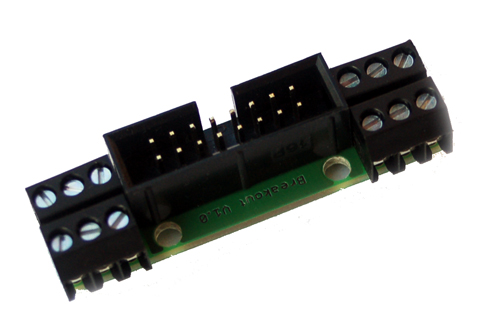

Breakout POWER für LightControl und OneControl


Diese Zusatzplatine "Breakout Power" ist eine Erweiterungsplatine für eine alternative Anschlussmöglichkeit an LightControl und OneControl.



Mit der Breakout Power Platine können Sie die Ausgänge von dem Anschlussprinzip "Wannenstecker" (Eingänge sowohl auch Ausgänge) auf das 3-polige Schraubkonzept umwandlen.

Auf die Funktion hat diese Platine keinen Einfluss.

Die Breakout Power Platine wird über ein Flachbandkabel mit der LightControl oder mit jeder anderem Baugruppe, mit diesem Wannenstecker - Konzept verbunden.
Damit lässt sich die Breakout Platine absetzen und näher an die Verbraucher bringen, das den Verkabelungsaufwand vereinfacht.
Auch das Anschließen von 3- poligen Verbrauchern (Weichenantreibe,...), vereinfacht im Vergleich zum Wannenstecker den Arbeitsaufwand.

Wo findet man eine Aufbauanleitung?

Für diese Platine gibt es keine spezielle Aufbauanleitung. Der Aufbau kann mit Hilfe einer kleinen Beschreibung aus dem Handbuch I/O Addon-Module und mit der Stückliste realisiert werden.
Es befinden sich keine SMD-Bauteile auf der Platine und es werden auch keine Lötkenntnisse benötigt.
Der Aufbau besteht ausschließlich aus dem auflöten der vier 3-poligen Schraubklemmen und dem 16-poligen Wannenstecker.




Wo könnte man die Breakout Power Platine beziehen?

Die Breakout Platine kann als Platine im Fichtelbahn-Shop bezogen werden. Die benötigten Schraubklemmen und Wannenstecker gibt es bei Reichelt-Elektronik oder anderen Anbietern. Im weiterem Verlauf finden Sie eine Stückliste mit Bestellnummer und einen Warenkorb für Reichelt-Elektronik.
In den Warenkorb ist auch ein 3m (16-poliges) Flachbandkabel mit den passenden Pfostenverbindern enthalten.

Die Breakout Platine kann auch als kompletten Bausatz ohne Flachbandkabel im Fichtelbahn-Shop bezogen werden.



Bauteilliste:

4x         AKL 059-03              3-polige Schraubklemme RM3,5mm
1x         WSL16G                    Wannenstecker 16polig


1x         Breakout Platine     Platine im Fichtelbahn-Shop


2x         PFL 16                        Pfostenverbinder 16polig
?x         AWG 28-16G 3M      Flachbandkabel 16polig



Anleitung:

... Handbuch für "I/O Addon Module"
der GBM, LightControl und One-Serie
