Applikation OneDMX


Die Applikation OneDMX ist ein Interface, das eine Brücke vom BiDiBus zum DMX-Bus herstellt.

Der DMX (DMX512) ist ein digitales Steuerprotokoll, das in der Bühnen- und Veranstaltungstechnik zur Steuerung von Dimmern, „intelligenten“ Scheinwerfern, Moving Heads und Effektgeräten seine Verwendung findet wird.

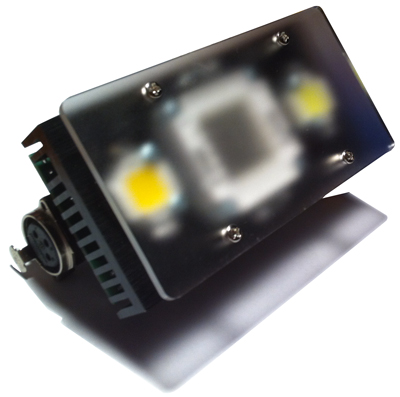

Mit dem Interface-Baustein „OneDMX“ erhalten Sie über den BiDiBus, Zugang zu Effekt- und Lichtgeräten. Sie haben die Möglichkeit eine professionelle Lichtsteuerung mit realistischen Übergangsverläufe zwischen Tag und Nacht auf Ihrer Modellbahn zu ermöglichen. An das OneDMX Interface können käufliche DMX-Geräte aus der Licht- und Showtechnik angeschlossen werden, aber auch unser speziell dafür entwickeltes DMXRGB-Modul für eine MoBa-Raumlichtsteuerung.



Makrosteuerung:
Die Raumlichtsteuerung, Effektsimulation, der klassische Sonnenaufgang mit Dämmerungsphasen für Tag und Nacht, werden mit dem BiDiB-Wizard erstellt. Das Prinzip ist mit dem konfigurieren von Beleuchtungssituationen oder mit dem Schalten von Weichen auf der Modellbahnanlage zuvergleichen.

Es werden Ihre Wunschabläufe in den Makros abgelegt, die von Ereignissen, von einer definierten Zeit oder von der Modellbahnuhr gestartet werden. Der Zufall kann bei der Lichtsteuerung ebenfalls seine Anwendung finden und für Gewitter oder für andere Wetterphänomene am Modellbahnhimmel sorgen.

Es gibt 128 Lichtausgänge (LPORTs) und 16 Hintergrundausgänge (BACKLIGHTs). Diese Ausgänge sind aber nicht real, sondern nur virtuell angelegt, d.h. es ist noch keinerlei physikalische Aktion damit festgelegt.

Jeder dieser Ausgänge beherrscht Operationen (das sind Aktionen wie z.B. Aufdimmen, Abdimmen, Blinken, Einschalten) und wendet diese Operationen dann auf einem DMX-Kanal an, welcher diesem Ausgang zugeordnet ist. Es ist möglich, verschiedene Ausgänge auf den gleichen DMX-Kanal wirken zu lassen, bis zu 64 DMX-Kanäle (Kanalnummer 1 ..64) können verwendet werden.

Diese Ausgänge können entweder direkt oder über eine zwischengeschobene Ablaufsteuerung (Makro) in das Modellbahnprogramm eingebunden werden.





Bei Ausgängen muß man prinzipiell zwischen Aktion und Konfiguration unterscheiden.

  • Konfiguration wird benutzt, um einmalig bestimmte
    Eigenschaften des Ausgangs festzulegen.
  • Aktion wird benutzt, um während des Betriebes den Ausgang anzusteuern.
Ausgang Aktion Konfiguration
LPORT

TURN_OFF, TURN_ON, DIMM_OFF, DIMM_ON

'Aus'-Helligkeit, 'Ein'-Helligkeit, Andimmzeit, Abdimmzeit, DMX-Kanal

BACKLIGHT

Zielhelligkeit (0-100%')

Andimmzeit, Abdimmzeit, DMX-Kanal



manuelles Dimmen:
Der OneDMX hat auch einen manuellen Dimm-Modus, mit direkten Zugriff auf die DMX-Kanäle. Dazu muss man keine Makros konfigurieren, sondern kann direkt einen Eingang auf der Baugruppe mit einem DMX-Ausgang verbinden.

Die Vorgehensweise
Sie öffnen das Registerfenster „CV-Definitionen“ im BiDiB-Wizard und öffnen im CV-Stammbaum den Eintrag „Eingang (direkte DMX-Kontrolle)“. Dieser Eintrag ist zu finden unter: OneDMX / Konfiguration / Eingang (direkte DMX-Kontrolle)

Was passiert bei dieser Funktion
Wird an dem Eingang ein Taster angeschlossen, können die gewählten DMX-Kanäle von der aktuellen Helligkeit, solange drückt wird, mit der eingestellten Dimmphase aufdimmen. Ein loslassen des Tasters stoppt den Vorgang und die Helligkeit des Ausgangs, bleibt bei diesem Zustand stehen. Mit einem kurzen Drücken auf den Taster, beginnen die gewählten DMX-Kanäle abzudimmen. Der Vorgang kann ebenfalls mit einem erneuten kurzen Drücken gestoppt werden.

Ein Anwendungsgebiet für das manuelle Dimmen ist der Testfall oder die Realisierung einer klassischen Raumbeleuchtung mit Dimm-, OFF- und ON-Funktion, z.B. mit Hilfe des DMXRGB-Dimmers.

Anleitung OneDMX "Inbetriebnahme und Anwendung" Firmware "OneDMX"
