Programmiergleis (ProgSchalt) für den GBMboost


Der GBMboost Master verfügt ab der Firmware 2.1.0 die Funktion des Programmiergleis (PT).



Das Programmiergleis kann in drei Varianten mit dem GBMboost Master realisiert werden:

  1. Standalone Programmer
    (eigener GBMboost Master)

  2. Wechselbetrieb
    (zwei GBMboost Masters + ProgSchalt Modul)

  3. Mischbetrieb
    (ein GBMboost Master für Fahrbetrieb und Programmiergleis)

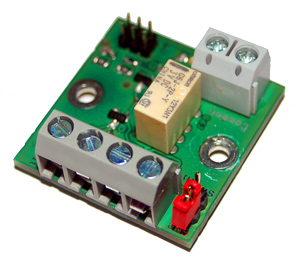

Die Baugruppe „PROGSchalt“ ist eine Relaisplatine die von einem GBM16T-Anschluss geschaltet werden kann.

Mit dem Relais lässt sich der DCC-Ausgang des GBMboost von der Anlage trennen und auf ein Programmiergleis eines weiteren GBMboost Master, der als Standalone Programmer funktioniert, schalten.


Variante 1 – Standalone Programmer:

Das Programmiergleis kommt getrennt von Ihrem Anlagenbetrieb zum Einsatz und ist direkt über USB mit dem Anlagen-PC bzw. mit einem anderen PC verbunden.
Für diese Variante wird ein eigener GBMboost Master benötigt, aber es kommt zu keinem Konflikt mit der bestehenden Anlage. Eine Programmierung ist bei dieser Variante 1, während dem Anlagenbetrieb möglich.



Variante 2 – Wechselbetrieb:

Mit Hilfe der Relaisplatine "ProgSchalt" kann das angeschlossene Gleis zwischen Fahrbetrieb (normalen GBM16T-Ausgang) und dem Programmiergleis (von einem weiteren GBMboost Master) um geschalten werden.
Damit lässt sich im fahrenden Anlagenbetrieb auf dem Programmiergleis über den zweiten GBMboost Master eine Lok programmieren. Der normale Anlagenbetrieb ist bei dieser Variante nicht betroffen und kann fortgesetzt werden.

Die Programmierung der Lok kann neben dem PC auch mit der Multimaus erfolgen.

Für diese Variante wird ein weiterer GBMboost Master benötigt, und die Relaisplatine "ProgSchalt". Die Abbildung zeigt den Verkabelungsanschluss von dem betroffenen Gleis / Programmiergleis an der 2-poligen Anschlussklemme. Das Gleis muss in diesem Gleisabschnitt vollständig mit beiden Seiten, von der Anlage isoliert werden.
An der 4-poligen Anschlussklemme wird eine Verbindung zum zweiten GBMboost Master (Programmierbaugruppe) und zum GBM16T der Anlage zurückgeführt.

Mit Hilfe eines 2x 3poligen GBM16T Flachbandkabel (im Fichtelbahn Shop verfügbar), schaltet der zweite GBMboost Master, kurz vor der Programmierung das Relais um. Nach dem Programmiervorgang wird automatisch zurück zur Anlagenversorgung geschaltet.

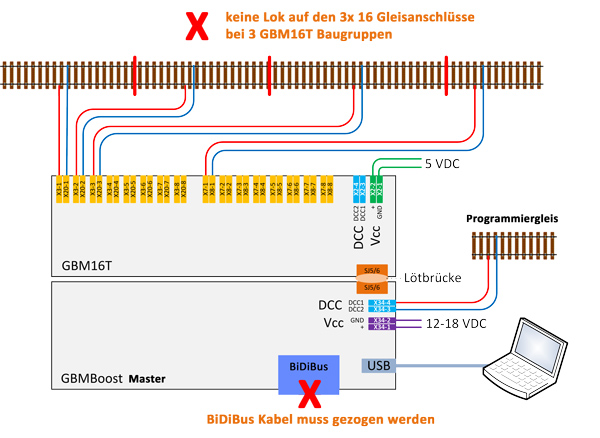

Variante 3 - Mischbetrieb:

Der GBMboost Master verfügt über einen DCC-Ausgang und dieser kann ein DCC-Signal für den Anlagenbetrieb erzeugen oder ein Programmiergleis abbilden. Beide Funktionen erfolgen physikalisch über einen einzigen Ausgang.

Wird durch die Multimaus bzw. durch das PC-Steuerprogramm das Programmiergleis aktiviert und eine CV-Programmierung ausgeführt, dann wirkt diese CV-Veränderung auf alle DCC-Decoder die mit dem DCC-Ausgang verbunden sind. Das bedeutet, stehen auf den Gleisanschlüssen des GBM16T Lokomotiven, dann werden alle Lokomotiven mit einem Befehl verändert. Sind mit dem DCC-Ausgang (Klemme X34) weitere DCC-Zubehördecoder verbunden, dann werden diese auch alle verändert!

Eine solche unkontrollierte Programmierung würde ein großes Chaos auf Ihrer Anlage verursachen, deshalb ist diese Art von Anwendung mit nur einem GBMboost Master für beide Funktionen, nur mit großer Vorsicht zu genießen.

Eine Anwendung ist möglich, wenn Sie vor der CV-Programmierung, händisch alle Lokomotiven von den Gleisen entfernen, alle DCC-Zubehördecoder von der Klemme X34 abschließen und das BiDiBus Kabel vom GBMboost Master abstecken. Ist dies erfolgt, dann können Sie problemlos eine Lok auf dem Gleis programmieren.



Aufbau der Baugruppe "ProgSchalt":

Der komplette Aufbau besteht aus einer handvollen SMD-Bauteilen und diese sind auch von einem Lötanfänger zu schaffen. Mit Hilfe der Schritt-für-Schritt-Anleitung "Handbuch ProgSchalt" sollte das kein Problem darstellen.
Alle Bauteile erhalten Sie über den Reichelt-Warenkorb und die notwendige Platine + das Relais (Spezialteile), können im Fichtelbahn-Shop erworben werden.



Welche Firmware ist notwendig?

Der GBMboost Master benötigt für die Programmiergleis-Funktion PT einen Firmwareversion größer der Version 2.1.0.

Die Umschaltfunktion der ProgSchalt Baugruppe wird ab der Firmware Version 2.1.5 vom GBMboost Master unterstüzt.


Stückliste
Reichelt-Warenkorb für die Bauteile
Fichtelbahn-Shop für die Platine und Spezialteile


Schaltplan und Bestückungsdruck
Handbuch "ProgSchalt"
