Taster-Addon für LightControl, OneControl und OneIF

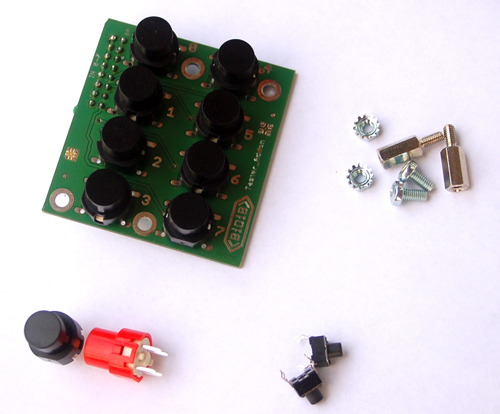

Die Taster-Addon Platine ist eine Eingabeplatine mit acht Tastern für die LightControl, OneControl und für den OneIF (BiDiBone).

Das Front-Cover (Abdeckplatine) hat zwei unterschiedliche Aufdrucke. Nummerische Zahlen von 1-8 für das Auslösen von Ereignissen oder ON/OFF, Tag und Nacht für eine DMX-Raumlichtsteuerung.

Die Taster-Addon Platine wird über ein Flachbandkabel mit der LightControl oder mit jeder anderem Baugruppe, mit diesem Wannenstecker - Konzept verbunden.
Damit lassen sich die Eingänge absetzen und am Anlagenrand zum Auslösen von Ereignissen positionieren.

Wo findet man eine Aufbauanleitung?

Für diese Platine gibt es keine spezielle Aufbauanleitung. Der Aufbau kann mit Hilfe einer kleinen Beschreibung aus dem Handbuch I/O Addon-Module und mit der Stückliste realisiert werden.
Es befinden sich keine SMD-Bauteile auf der Platine und es werden auch keine Lötkenntnisse benötigt.
Der Aufbau besteht ausschließlich aus den acht Tastern und einem 16-poligen Wannenstecker.






Wo könnte man die Breakout-Platine beziehen?

Die Taster-Addon Platine kann als Platine im Fichtelbahn-Shop bezogen werden.
Die benötigten Tastern in verschiedenen Farben und den Wannenstecker gibt es bei Reichelt-Elektronik oder anderen Anbietern. Im weiterem Verlauf finden Sie eine Stückliste mit Bestellnummer und einen Warenkorb für Reichelt-Elektronik.
In den Warenkorb ist auch ein 3m (16-poliges) Flachbandkabel mit den passenden Pfostenverbindern enthalten.

Bauteilliste:

Bausatz:
1x         WSL 16G                             Wannenstecker 16polig
8x         DT 6 SW                              Eingabetaster "schwarz" Digitast
1x         Taster-Addon Platine     Platine im Fichtelbahn-Shop

Alternative Eingabetaster Farben:

?x         DT 6 RT                               Eingabetaster "rot" Digitast
?x         DT 6 GN                               Eingabetaster "grün" Digitast
?x         DT 6 WS                              Eingabetaster "weiß" Digitast

für den Anschluss:
2x         PFL 16                                  Pfostenverbinder 16polig
?x         AWG 28-16G 3M                Flachbandkabel 16polig





Anleitung:

... Handbuch für "I/O Addon Module"
der GBM, LightControl und One-Serie
