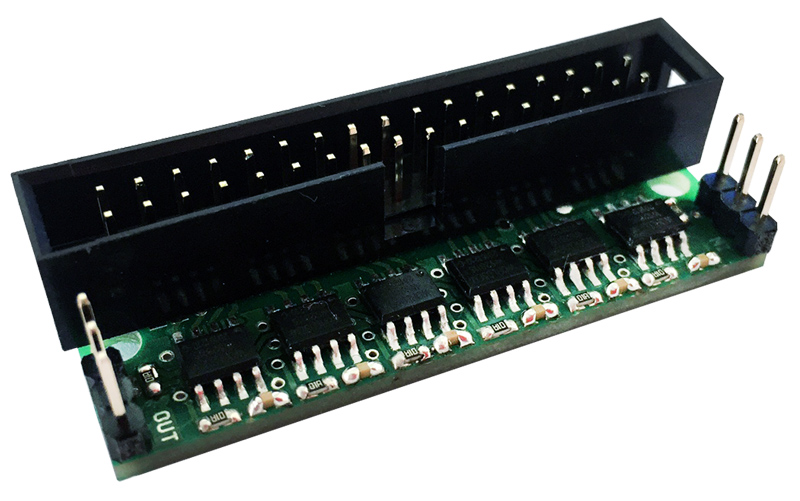

Beim WS2811-16out Addon, handelt es sich um eine Erweiterung für die NeoControl-Baugruppe. Die Platine besteht aus 6x WS2811 Treiber IC´s, die jeweils 3 LED-Ausgänge bereitstellen.
Insgesamt werden 16 Ausgänge auf den Wannenstecker geführt, der kompatibel zur LightControl bzw. der LED-Breakout Platine ist. Weitere 2 Ausgänge sind nur über ein Lötpad auf der Baugruppe erreichbar.
Die 16 Ausgänge (theoretisch 18 Ports) können im BiDiB-Wizard über die NeoControl konfiguriert und einem Makro zugeordnet werden.
Leistungsmerkmale
-
18 Ausgänge mit je 18mA - frei programmierbar im BiDiB-Wizard über die NeoControl (16 Ausgänge über Wannenstecker / 2 Ausgänge über Lötpad
- Eingangsspannung +5V
-
kaskadierbare Platine - Verbindung über 3polige Stiftleiste z.B. Servokabel.
-
Platinengröße: 50x18mm
|
LEDs können direkt angeschlossen werden:
Bei den LED-Ausgängen handelt es sich um eine Konstantstromquelle, so dass bei der Verwendung der internen 5V Versorgung keine zusätzlichen Vorwiderstände benötigt werden.
LEDs können in Serie angeschlossen werden:
Es können auch mehrere LEDs in Reihe geschaltet werden. In den meisten Anwendungsfällen reicht die interne 5V Spannung aber nicht aus (LED Forward-Voltage im Datenblatt der LED beachten).
In diesen Fällen kann mit einer externen 12V Versorgung gearbeitet werden, beachten Sie aber den Vorwiderstand Ihrer LED-Reihenschaltung.
Wo kann ich die Platine bestellen:
Die Platine ist fertigbestückt im FichtelBahn-Shop erhältlich. Dem Lieferumfang liegen passende Stiftleisten bei, dass eine steckbare Verbindung neben der Löt-Variante realisiert werden kann.
|
Anschluss an die NeoControl:
Die Abbildung zeigt, wie Sie Ihre WS2811-16out mit der NeoControl verbinden können. Je nach verwendeten NeoControl Firmware können mehrere dieser Module mit den Kanälen A und B der Baugruppe verbunden werden.
Helligkeit, ON/OFF und Effekte:
Die Helligkeit der LEDs wird über die NeoControl eingestellt bzw. gesteuert (siehe Beschreibungen zur NeoControl bzw. BiDiB-Wizard im BiDiB-Wiki). Mit Hilfe der Makros (Schrittkette) kann jede LED einzeln angesteuert werden für Beleuchtungen, Effekte oder Signalbilder in einfachen Abläufen bis komplexere Szenarien integriert werden. Die Möglichkeiten reichen von ON/OFF, blinken, dimmen bis zu flackern oder flimmern...
|
