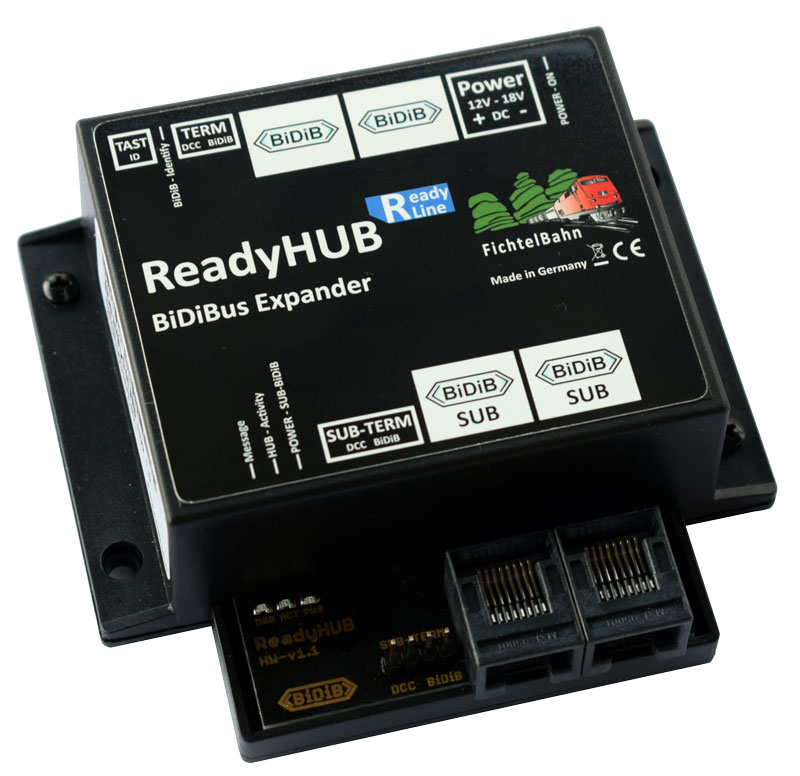

Der ReadyHUB - BiDiBus Erweiterung für weitere 32 Busteilnehmer










Der BiDiBus ist nach einer Baumstruktur aufgebaut und dessen Verbindung zum PC übernimmt ein Interface z.B. BiDiB-IF2 oder GBMboost Master / GBM Master.

An diesem Bussystem können bis zu 32 Knoten
(= Baugruppen) angeschlossen werden.

Wenn diese Knotenanzahl nicht ausreicht oder Abzweigungen realisiert werden müssen, kann mittels eines HUBs eine weitere Ebene hinzugefügt werden.

Mit dieser neuen Ebene ergeben sich weitere 32 Anschlussteilnehmer.


.


Diese Baugruppe von FichtelBahn bietet eine zukunftsorientierte Modellbahnsteuerung mit RailCom® und BiDiB.

Leistungsmerkmale:

  • neue BiDiBus-Ebene für weitere 32 Busteilnehmer
  • 12V - 18V Gleichspannung als Versorgungsspannung der Baugruppe
  • Hotplug (An- und Abstecken während des Betriebes möglich)
  • BiDiB ist ein offener, herstellerübergreifender Standard und damit zukunftssicher
  • Abmessungen: 100mm x 90mm x 34mm


ReadyHUB ist als Fertigbaustein erhältlich:

Sie erwerben einen SMD und THT bestückten Baustein, programmiert, getestet und im Gehäuse verbaut für sofortige Einsatzbereitschaft.

Das Motto ist:  ready-to-use




ReadyHUB


Einleitung

  FAQ und Versionsübersicht

  Download




  Hardware

Verkabelung der Baugruppe

  Bezugsquelle
