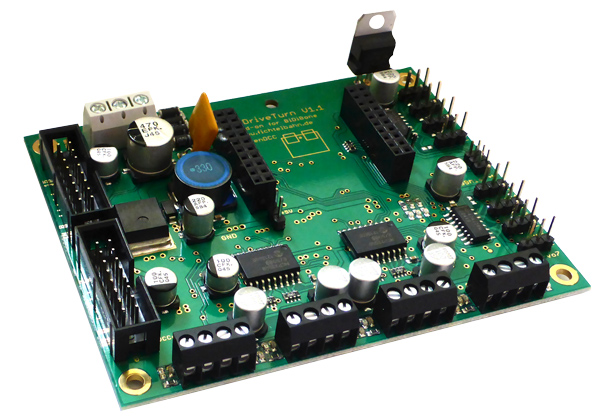

Die OneDriveTurn Baugruppe ist eine Addon-Platine (Grundboard) und kann mit einem Motherboard aus der PC Welt verglichen werden.

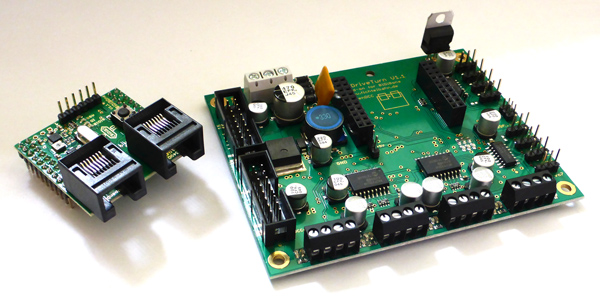

Für den Betrieb benötigt Sie einen BiDiBone / BiDiBonePlus, der in unserem Beispiel die CPU darstellt. Auf dem BiDiBone wird die passende Applikation (Firmware) OneDriveTurn aufgespielt.

Der OneDriveTurn ist ein BiDiB-Knoten mit zahlreichen Ausgängen und Funktionen:

8-fach Servo bzw. 4-fach Servo und 1 GBM16T (Option nur mit dem BiDiBonePlus). Die Servoausgänge verfügen über eine Überstromerkennung und Schalten den Servoport im Fehlerfall ab.

8-fach Motorausgänge für 8 motorische Weichenantriebe bzw. anderen motorischen Verbraucher z.B. für die bekannten Conrad-Antriebe. Alle 16 Motorausgänge können frei konfiguriert werden.

Die 16 GPIO-Ports können einzeln als Eingang (Default) bzw. Ausgang mit Hilfe des BiDiB-Wizards umgestellt werden. Im Ausgangsmodus kann ein Ausgangsport einen Schaltstrom von max. 10 mA bereitstellen. Werden größere Ströme benötigt, kann an dieser Ausgangsgruppe ein Addon-Modul angeschlossen werden (Herz8-Addon oder GPIO-Addon).

Belegtmelder GBM16T an dem OneDriveTurn

Die Baugruppe kann neben dem Schalten von Ausgängen über die GBM16T-Schnittstelle auch einen 16fach - Belegtmelder (GBM16T) verwalten.

Dieser 16fach-Rückmelder erhält von einem umliegenden GBMboost (Booster) seinen Fahrstrom. Die Datenkommunikation findet über die GBM16T-Schnittstelle / OneDriveTurn zum BiDiBus statt. Es stehen über den GBM16T, 16-vollfunktionsfähige Railcom-Meldeeingänge zur Verfügung.

Leistungsmerkmale:

• BiDiBone / BiDiBonePlus-Aufnahme über 20-polige Stiftleisten im Raster 2,54mm
• 16-poligen Wannenstecker/ Schraubklemmen für die Ein- und Ausgänge
• 12V Spannungsregler für BiDiBone Versorgung
• Eingangsspannung von 12V-18V DC / AC
• 8 freiprogrammierbare Motorausgänge (16 Ausgänge) für motorische Weichenantriebe z.B. Conrad-Weichenantrieb)
• 8 Servoausgänge, Stromversorgung der Servos schaltbar
• 16 GPIOs - universelle Eingänge / Ausgänge für max.10mA
• Effekte unabhängig von der Firmware (eigene Makro-Programmierung)
• Universalansteuerport für USB (FTDI)
• 3x Kontroll-LEDs
• 1x GBM16T (Option nur mit dem BiDiBonePlus)
• Maße: 80mm x 100mm
