| OneIF Hardwareversionen |
| |
|
Das Aufsteckmodul BiDiBone / BiDiBonePlus kann als SMD bestückter Baustein als StandAlone oder im Set mit einem OneIF-Bausatz bestellt werden.
Der OneIF-Bausatz ist im Fichtelbahn-Shop nach Applikationen sortiert und beinhaltet alle Spezialteile die für die gewünschte Applikation notwendig sind. Die Standard-Teile können Sie über den Reichelt-Warenkorb (hier) bestellen. Dieser Warenkorb ist ebenfalls an die Applikation angepasst.
(Unter Spezialteile verstehen wir alle Teile die nicht im Reichelt-Sortiment über den Warenkorb bestellt werden können) |
| |
| |

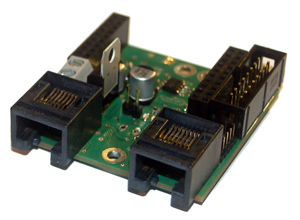

OneIF als OneHub: |
|
|
|
maximaler Hardwareausbau:
- BiDiBone / BiDiBonePlus-Aufnahme über zwei 20-polige Stiftleisten im Raster 2,54mm
- 16-poligen Wannenstecker für Ein- und Ausgänge
- 12V Spannungsregler für BiDiBone Versorgung
- Strom- und Spannungsüberwachung vom Sub-BiDiBus
- 3x RS485 Transceiver für das BiDiBus-Interface und DCC-Interface
auf zwei RJ45 Buchsen
- 3x Kontroll-LEDs
- Maße: 49mm x 49mm
| Eigenschaften OneHub |
| 31 zusätzliche Busteilnehmer ansteckbar an der neuen Bus-Ebene |
| separate Versorgung des zusätzlichen Busses |
| Strom- und Spannungsmessung des Busses |
| automatische Einbindung über BiDiB, keine Einstellung erforderlich |
| Bootloader, automatische Anmeldung am Bus, FW-Update über Bus (kein Programmer erforderlich) |
| Lokale Testmöglichkeit über zusätzlichen USB-Port (via FTDI-Kabel) |
|
| |
| |
OneIF als OneDMX: |
|
|
|
minimaler Hardwareausbau:
- BiDiBone / BiDiBonePlus-Aufnahme über zwei 20-polige Stiftleisten im Raster 2,54mm
- 16-poligen Wannenstecker für Ein- und Ausgänge
- 12V Spannungsregler für BiDiBone Versorgung
- 1x RS485 Transceiver für das DMX-Interface
- 3x Kontroll-LEDs
- Maße: 49mm x 49mm
| Eigenschaften OneDMX |
| 64 DMX Kanäle |
| frei definierbare Makroabfolgen (32 Makro mit je 30 Schritten) |
| frei definierbare Helligkeitsrampen bis zu 10min Dauer |
| Anschluß von bis zu 8 Tastern für direkte Kontrolle des Lichtes. |
| Ansteuerung und bequeme Konfiguration über BiDiB. |
| Bootloader, automatische Anmeldung am Bus, FW-Update über Bus |
|
| |
|
