Am OneOC kann jeder Eingang umgekehrt werden. Das heißt, es wird eine Belegtmeldung ausgelöst wenn KEINE Spannung am Eingang anliegt.
Diese Einstellungen können über die CV's 100 (Eingang 0) bis 119 (Eingang 19) in den BiDiB-Tools vorgenommen werden. Ist das erste Bit der CV auf 1 gesetzt, wird eine Belegtmeldung bei angelegter Spannung ausgelöst.
Ist das Bit auf 0 gesetzt, wird die Belegtmeldung ausgelöst, wenn keine Spannung anliegt. (Invertierter Betrieb)

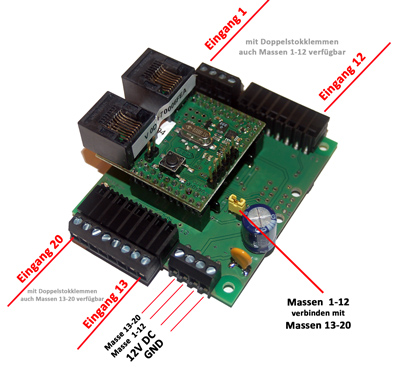

Die Abbidung zeigt die Pinbelegung der 20 massebezogenen Eingänge. Der Knoten OneOC kann mit Hilfe von Tastern, Schaltern, Reed-Kontakte, Lichtschranken oder Hallsensoren, Ereignisse über den BiDiBus an ein PC-Steuerprogramm melden.
Die Eingänge 1-12 und die Eingänge 13-20 haben eine getrennte Masseschiene und können somit an zwei unterschiedlichen Potenzialen angeschlossen werden.
Mit Hilfe des Jumpers JP1 können die beiden Massen verbunden werden. |
