Bezugsquelle und Bauteilliste für den OneServoTurn


BiDiBone:
Das Aufsteckmodul BiDiBone wurde im November 2014 von dem BiDiBonePlus abgelöst. Der Firmwaresupport der BiDiBone-Baugruppe wird weitergeführt.
(siehe Beschreibung)

Mit dem BiDiBone ist der komplette Funktionsumfang des OneST möglich, aber nicht die GBM16T- Option!

BiDiBonePlus:

Das Aufsteckmodul BiDiBonePlus kann als SMD bestückter Baustein als StandAlone oder im Set mit dem OneST-Bausatz bestellt werden.
(siehe Fichtelbahn-Shop)

Mit dem BiDiBonePlus ist der komplette Funktionsumfang der OneServoTurn möglich, einschließlich der GBM16T- Option!

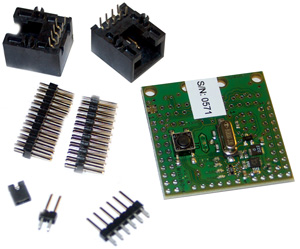

SMD vorbestückte BiDiBone / BiDiBonePlus-Baugruppe (SMD-Bausatz)


Lötbausatz - OneServoTurn (Grundboard):

Das Grundboard ist zum Eigenbau.
Dafür gibt es einen Reichelt-Warenkob mit allen verfügbaren Teilen bei Reichelt - Elektronik (siehe unten). Die restlichen nicht verfügbaren Bauteile können als Spezialbausatz bei Fichtelbahn erworben werden. Im Fichtelbahn-Shop finden Sie auch die dazugehörige Platine und dem Aufsteckmodul "BiDiBone / BiDiBonePlus".
(siehe Fichtelbahn-Shop)


Lötbausatz OneServoTurn


Infos zum Löt-Bausatz:


Stückliste vom OneServoTurn:
Link zum Fichtelbahn-Shop:




Den größten Teil der Bauteile für den OneServoTurn-Bausatz, können Sie über Reichelt Elektronik selbst beziehen.
Dazu steht Ihnen hier der Warenkorb zum Download bereit.

Alle nicht erhältlichen Bauteile bei Reichelt "Spezialteile" und die Platine der Baugruppe, können Sie im Fichtelbahn-Shop als "OneST-Spezialteile" erwerben.


Reichelt Elektronik Warenkorb


Bauteile für OneServoTurn

nicht vorhanden sind:
1x 74HCT125D                                  Pegelwandler
1x TPIC6C595DR                              Logik-Baustein
1x TPS2044                                       Power-Switch
1x OKI-78SR-5V                               5V Schaltregler
1x OneST - Platine                            Platine

1x BiDiBonePlus Aufsteckmodul






OneServoTurn
